Montaż oryginalnego haka holowniczego elektrycznego na BMW X5 e70

[Dog]

Dzień dobry, może ktoś kojarzy w temacie montażu elektrycznego haka holowniczego na BMW X5 e70, a głównie to dotyczy elektryki. Kupiłem hak, i dwa sterowniki, kable obcięte pod zero, żadnych zdjęć i wideo nie ma. Możliwie że ktoś ma jakieś zdjęcia, czy schemat instalacji elektrycznej, będzie wdzięczny. Jak uda mi coś zrobić, to chętnie podzielę się informacją. Dziękuję.

[Krzyś111685053072]

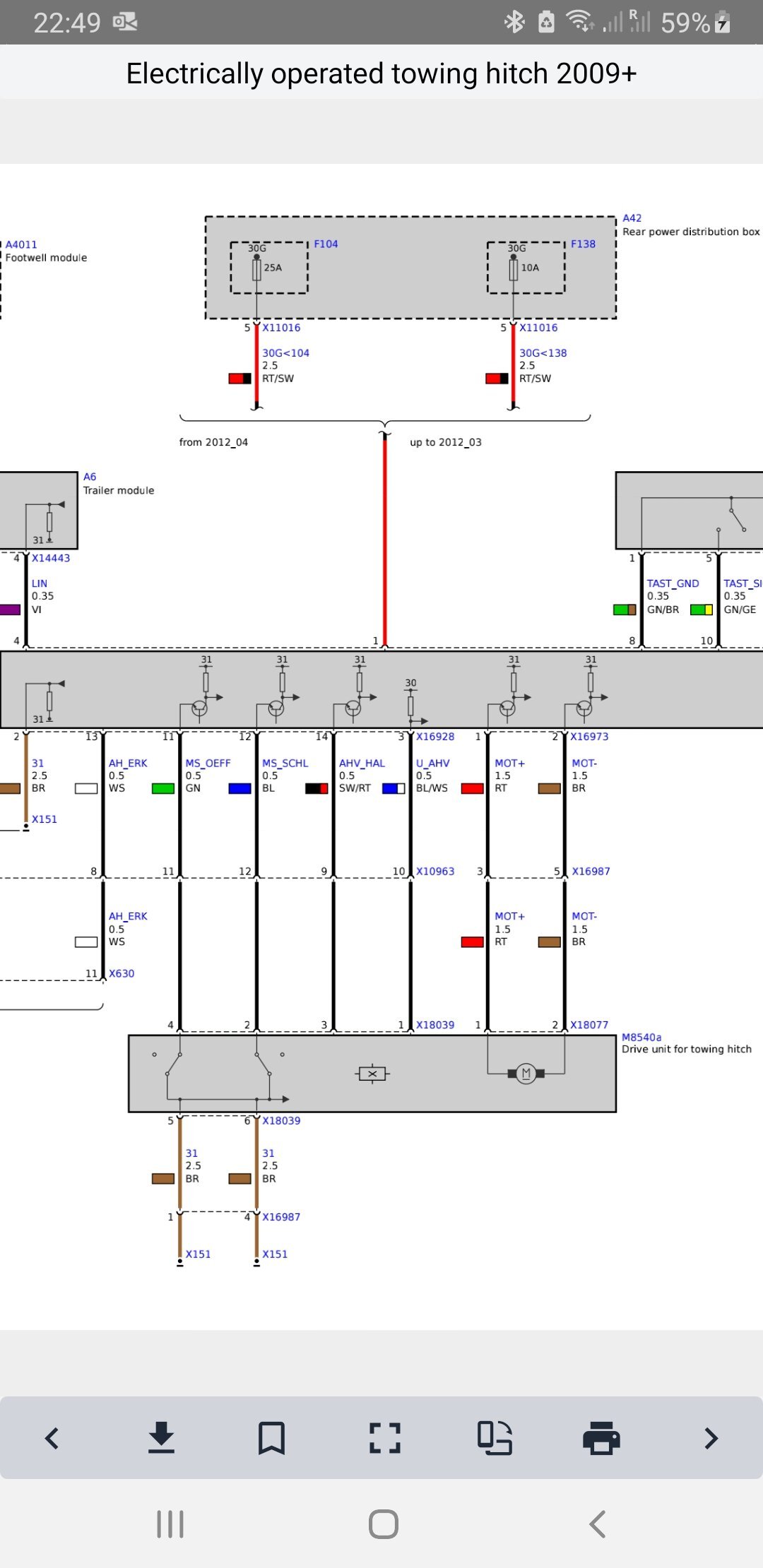

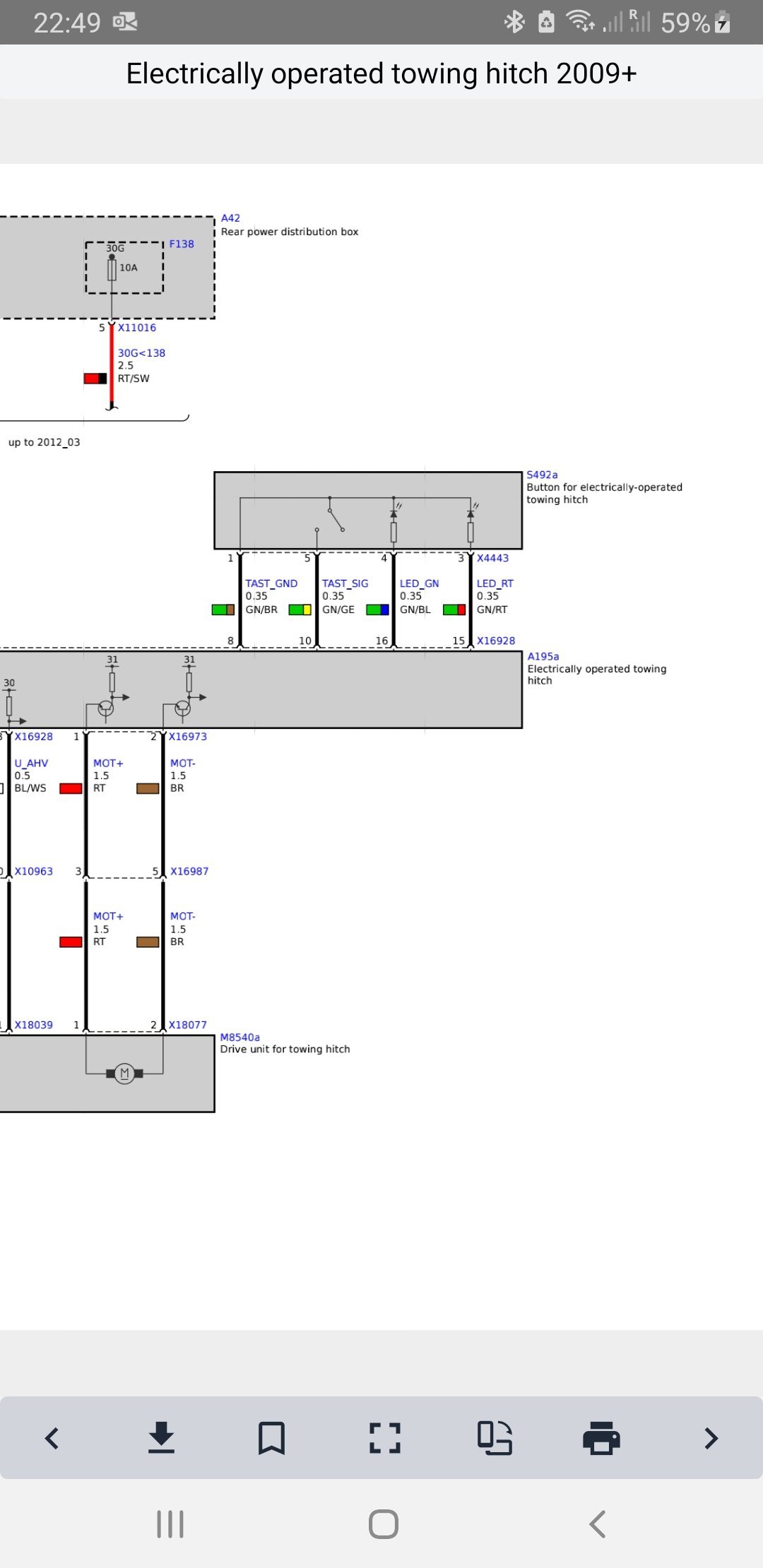

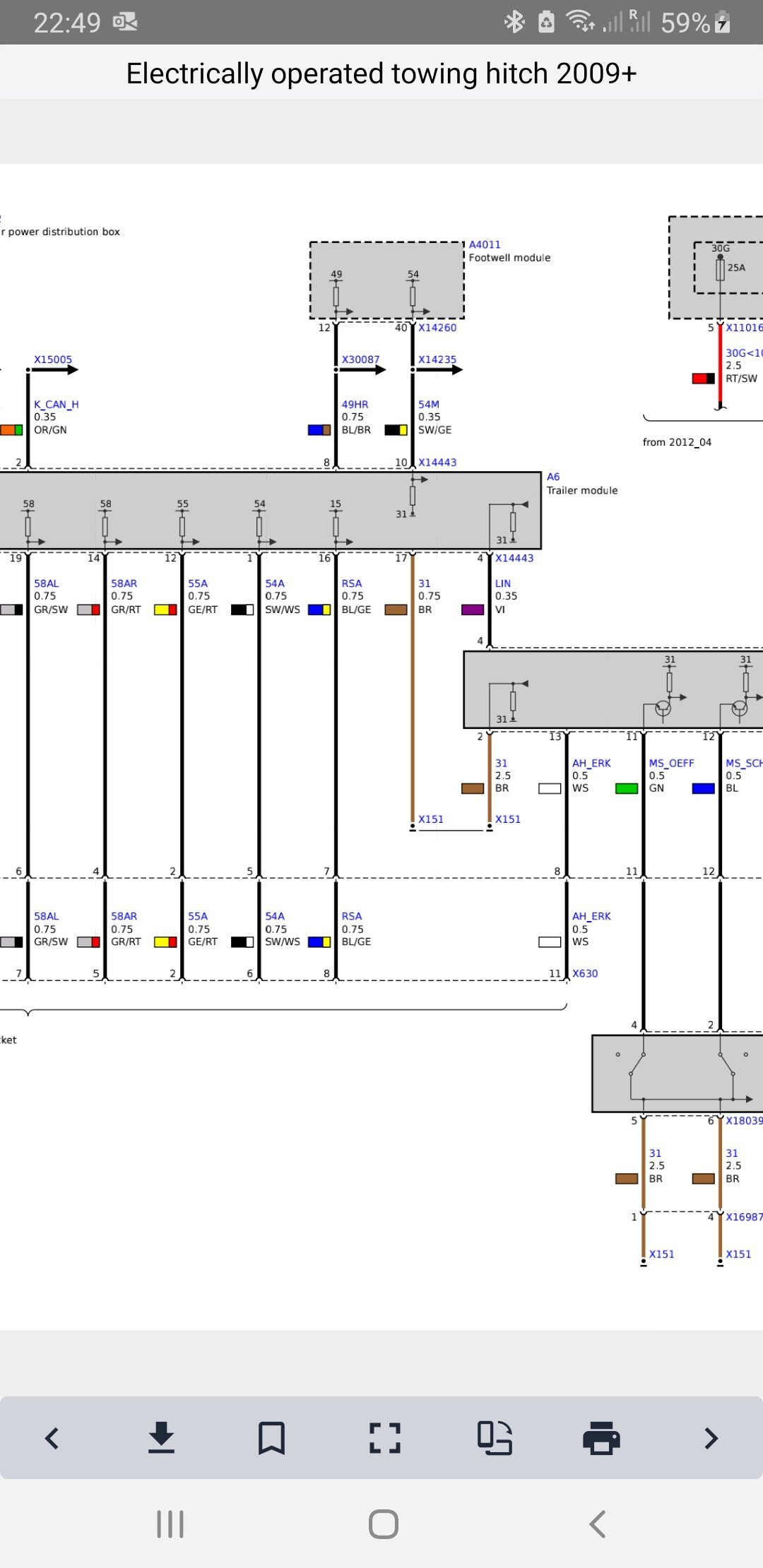

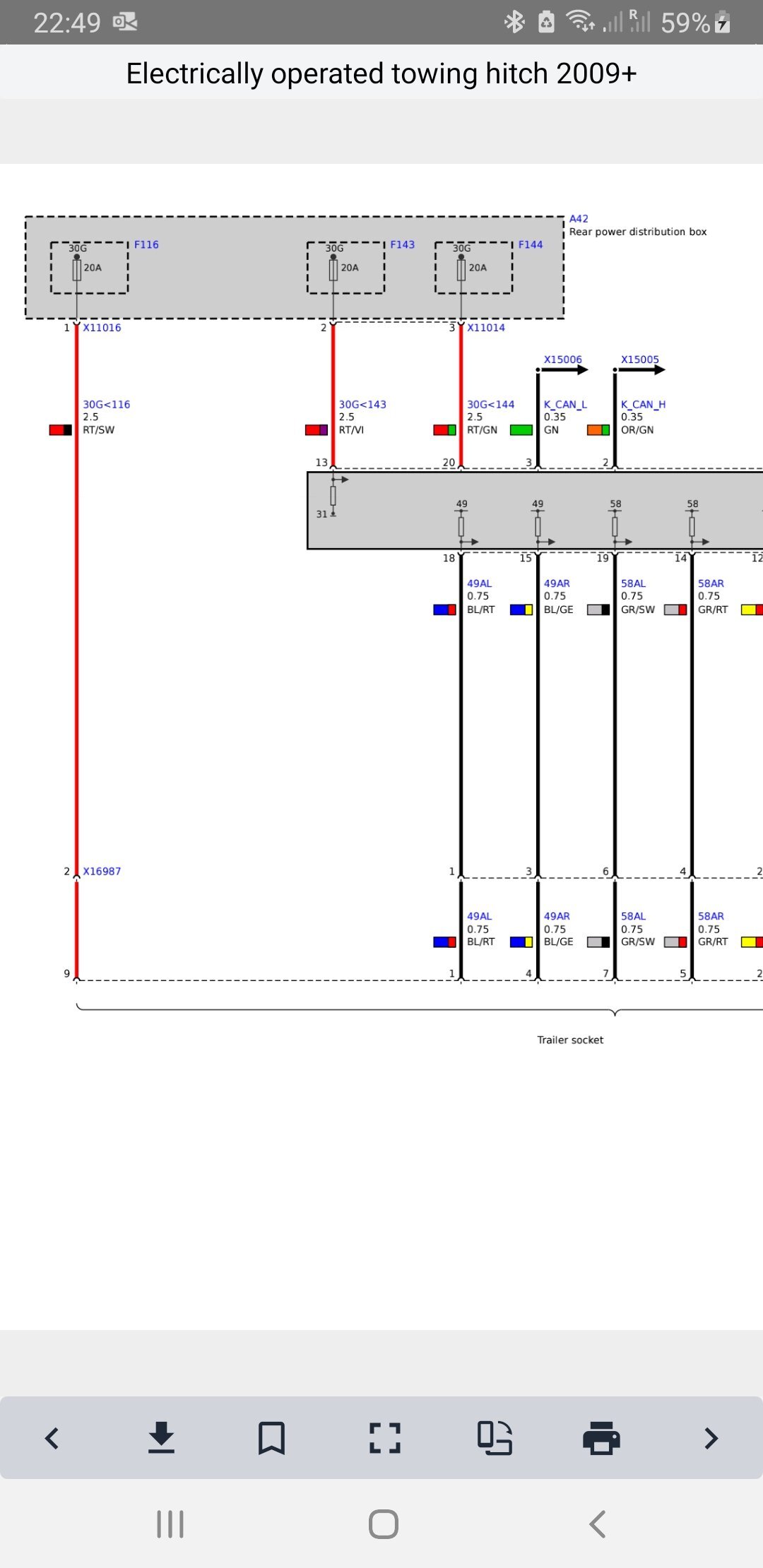

Może coś z tego sklecisz, powinno być wystarczajaco duże po wydrukowaniu.

[Dog]

Dziękuję bardzo,za odpowiedź to chyba najlepsza pomoc jaką mógł dostać. Jak uda się ogarnąć to odpisze.

[Dog]

Dzień dobry. Mam jeszcze jedno pytanie, (tak jak elektryk ze mnie pośredni ) z gniazdka haka idzie osobno wiązka kabli, jeden czerwony i 5 branżowych gdzie na schemacie to połączenie, czy na to jest jakiś inny schemat?

Dziękuję.

[Krzyś111685053072]

Z opisu to mi wyglada na jakąś dokładaną wiązkę, 5 brązowych to 5 niezależnych mas, tylko po co ich tyle w gnieździe przyczepy. Masz jakieś fotki tego? Z którego roku jest hak?

Edit

Ile pinów ma gniazdo?

Edytowane 8 Sierpnia 2024 przez Krzyś111685053072

[Kuj0n]

19 godzin temu, Dog napisał(a):

gniazdka haka idzie osobno wiązka kabli, jeden czerwony i 5 branżowych gdzie na schemacie to połączenie, czy na to jest jakiś inny schemat?

Podaj z jakich pinów na tym gnieździe idą te przewody to się znajdzie.

W 13pinowym gnieździe są dwie masy pin 3 i 13.

[Dog]

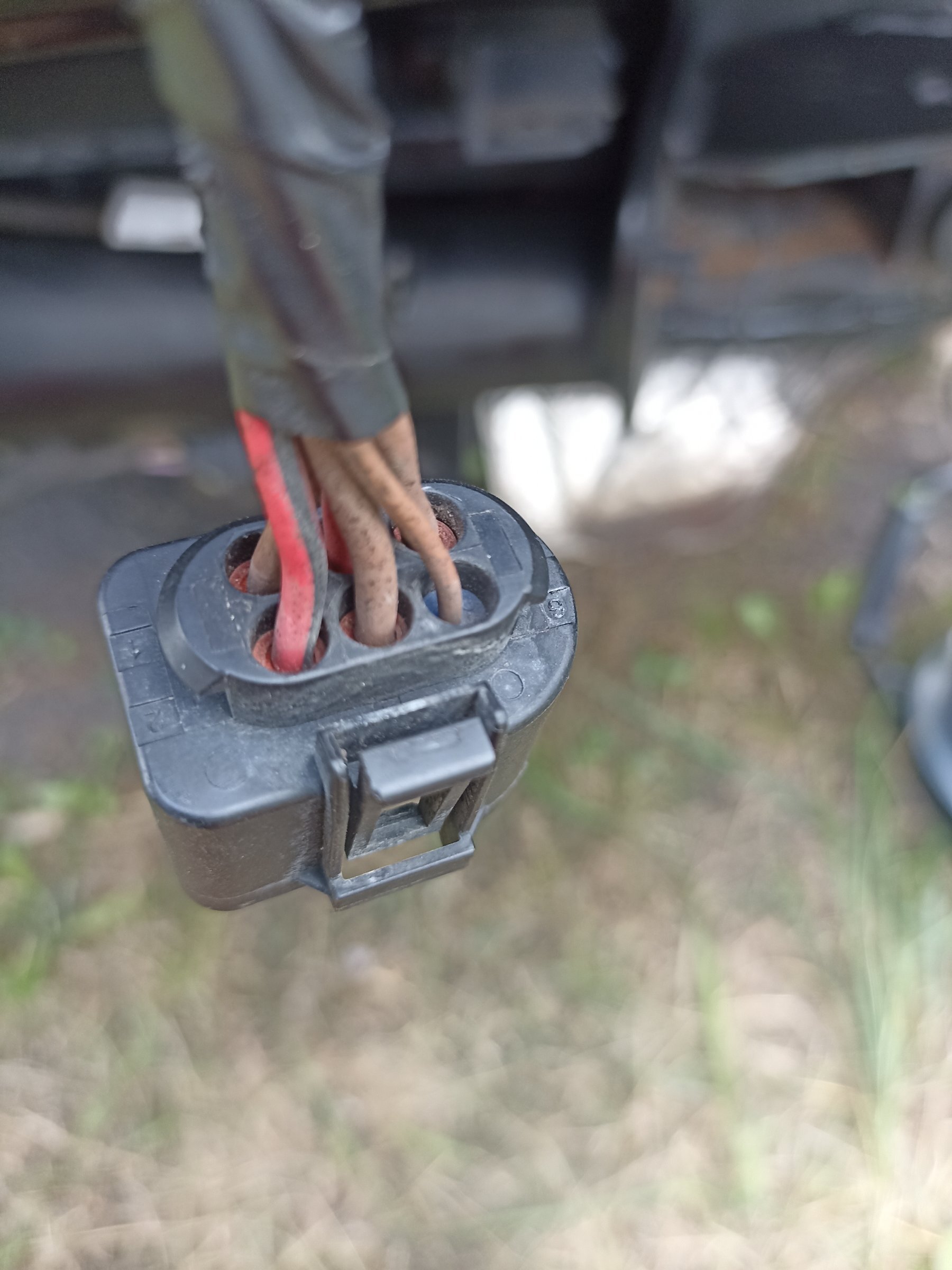

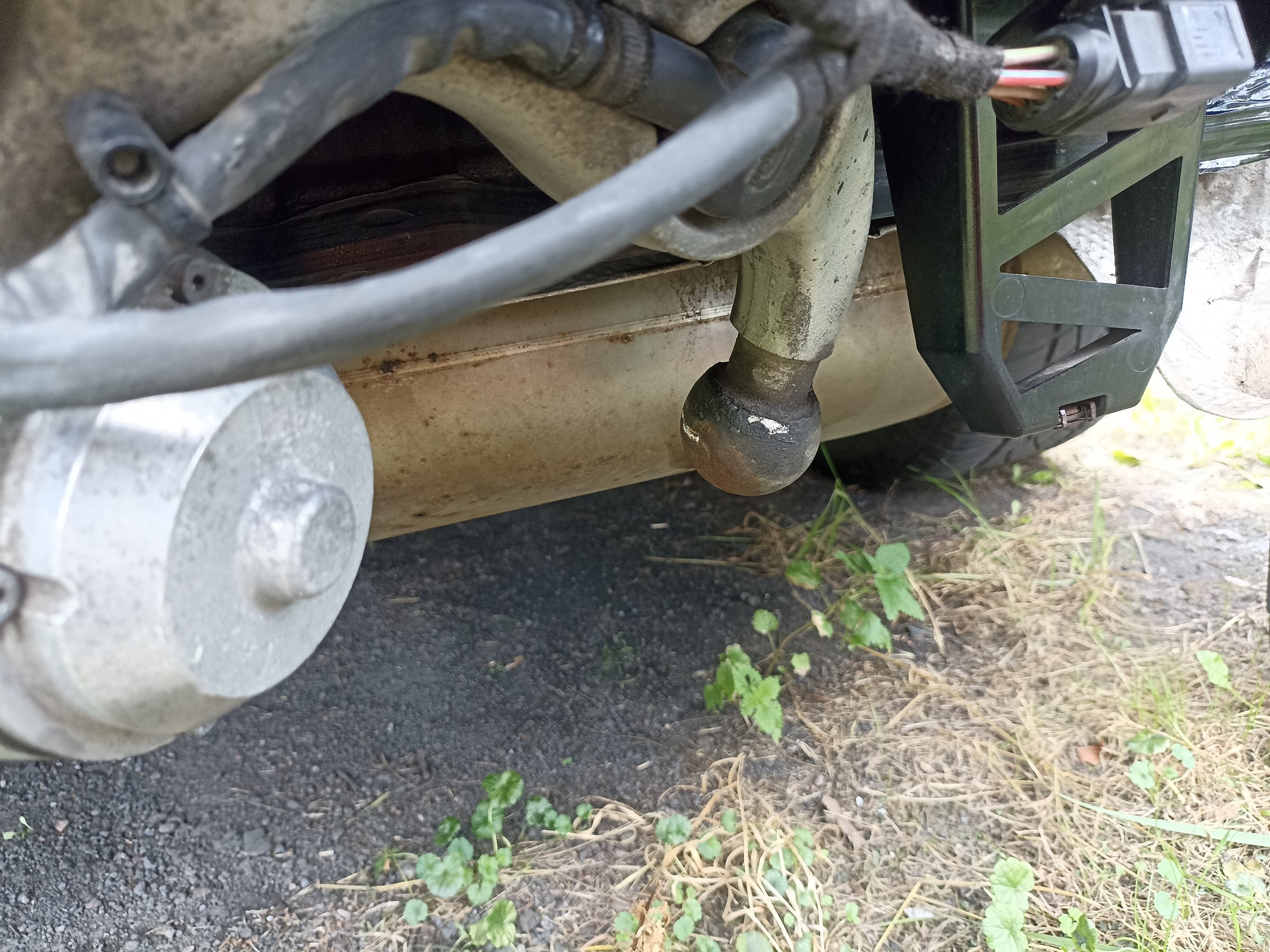

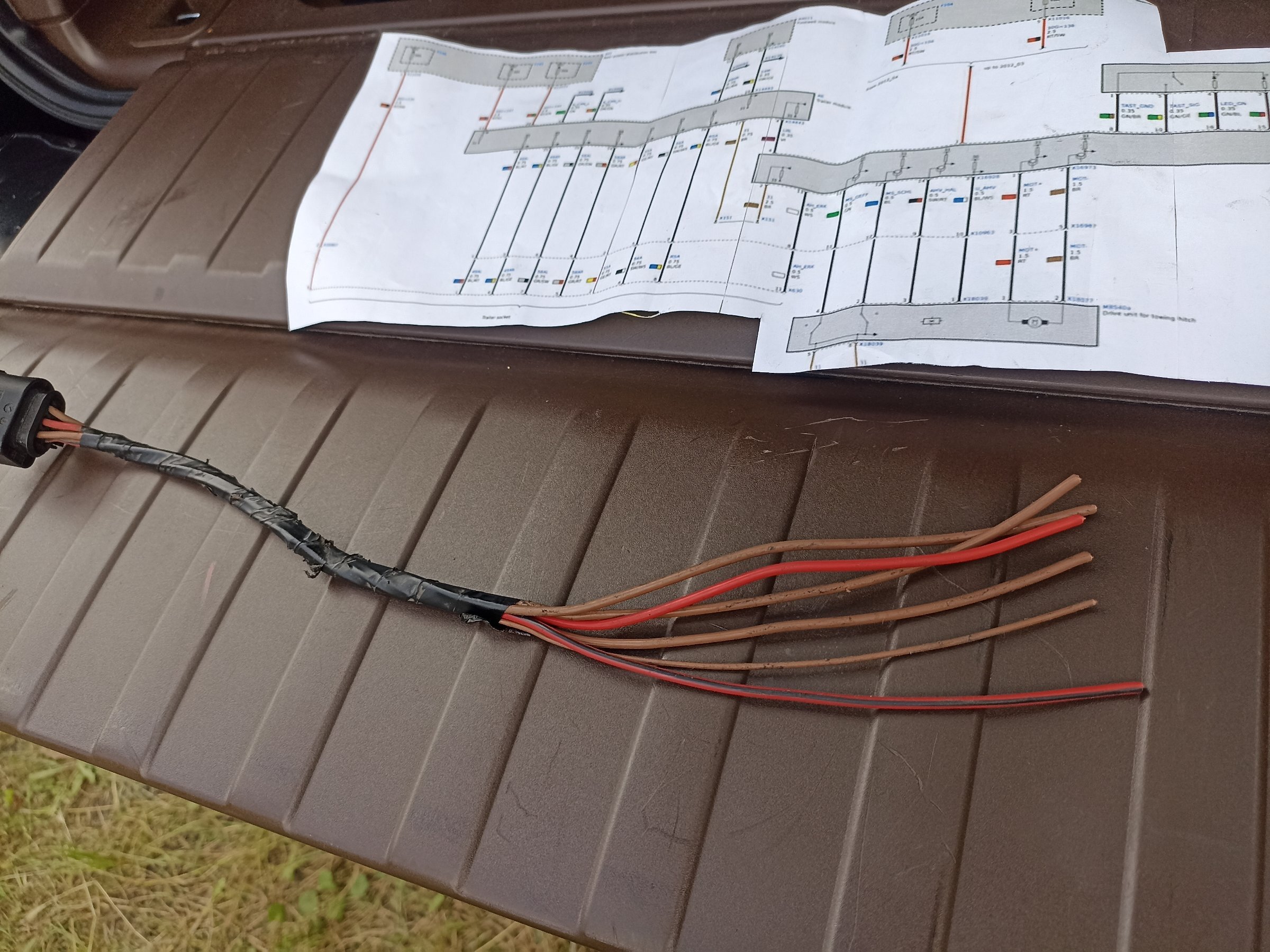

Na pewno nie 13 pinów, a z wtyczki jaka została odcięta przy samochodzie Branżowy gróuby , 2- czerwony-czarny,5- branżowy gruby, 6 branżowy cienki, między nimi bez oznaczeń czerwony, i branżowy gruby.

[Dog]

[Dog]

[Dog]

[Dog]

[Dog]

Nie mogę powiedzieć ile pinów, jak jest złożony, nie ma możliwości sprawdzenia.

[Krzyś111685053072]

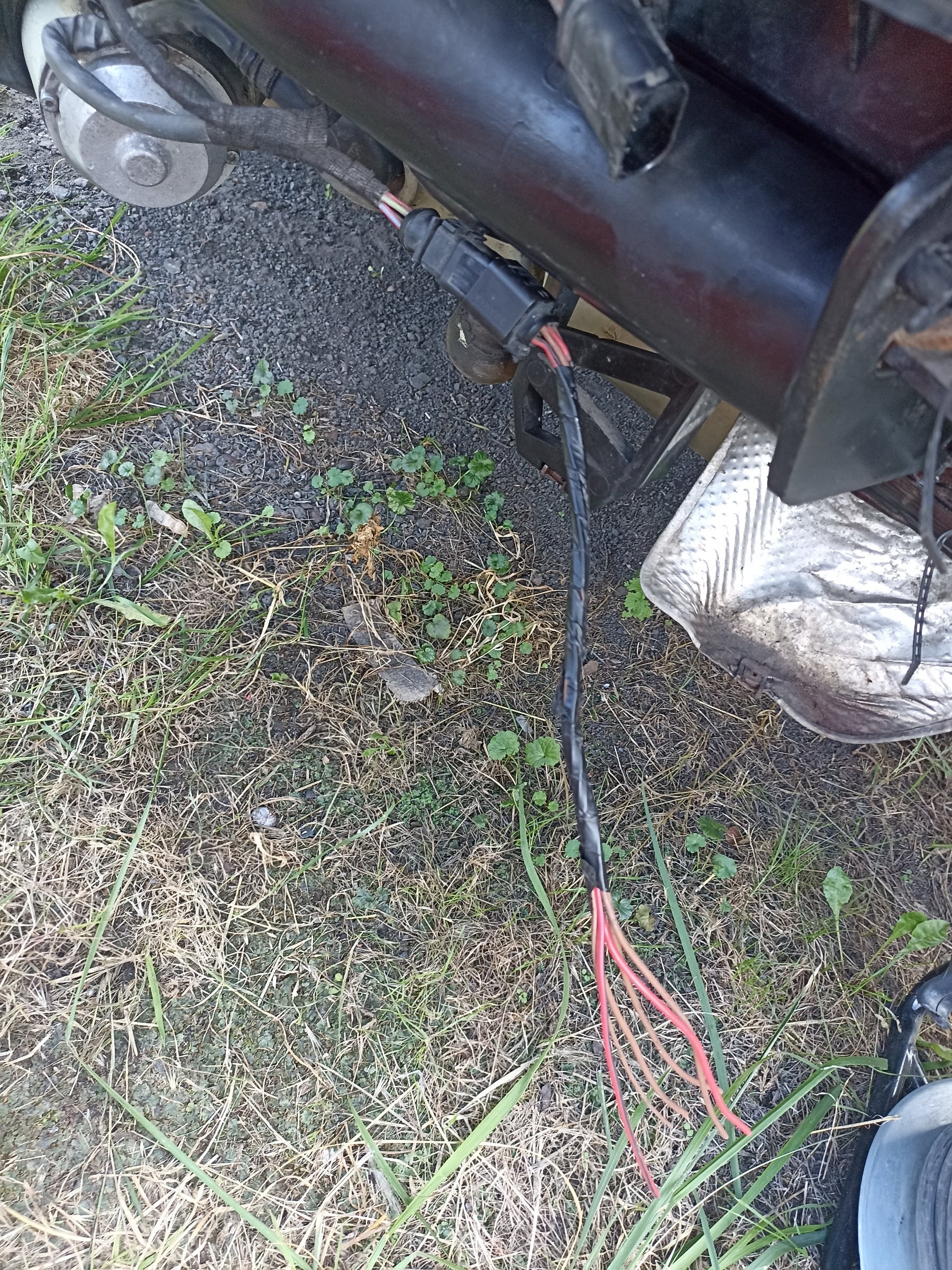

Próbowałem coś znaleźć w schematach ale nawet nie mam pojecia gdzie tego szukać. Na zdjęciu widzę że jest tam gniazdo/wtyczka? z innymi kolorami kabli do której podpięta jest ta z czerwonymi i brązowymi jakie tam są kolory?

Edit

Na jednej z fotek widać dobrze te kolory i wygląda to na stałe zasilanie prosto z akumulatora 4 masy i jakiś plus sterujący.

Edytowane 14 Sierpnia 2024 przez Krzyś111685053072

[Dog]

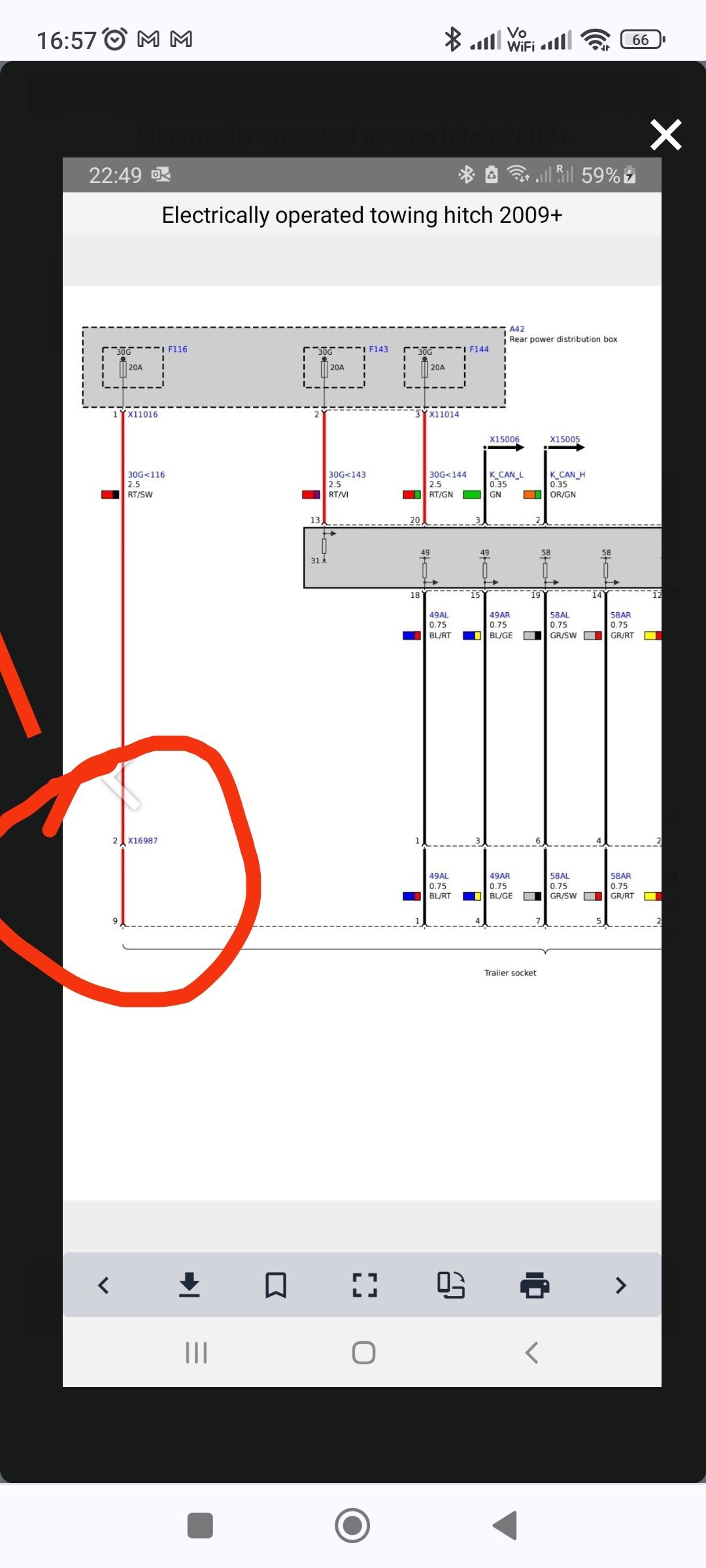

czy może być te?

Ale i tak brakuje jednego brązowego!!???

[Dog]

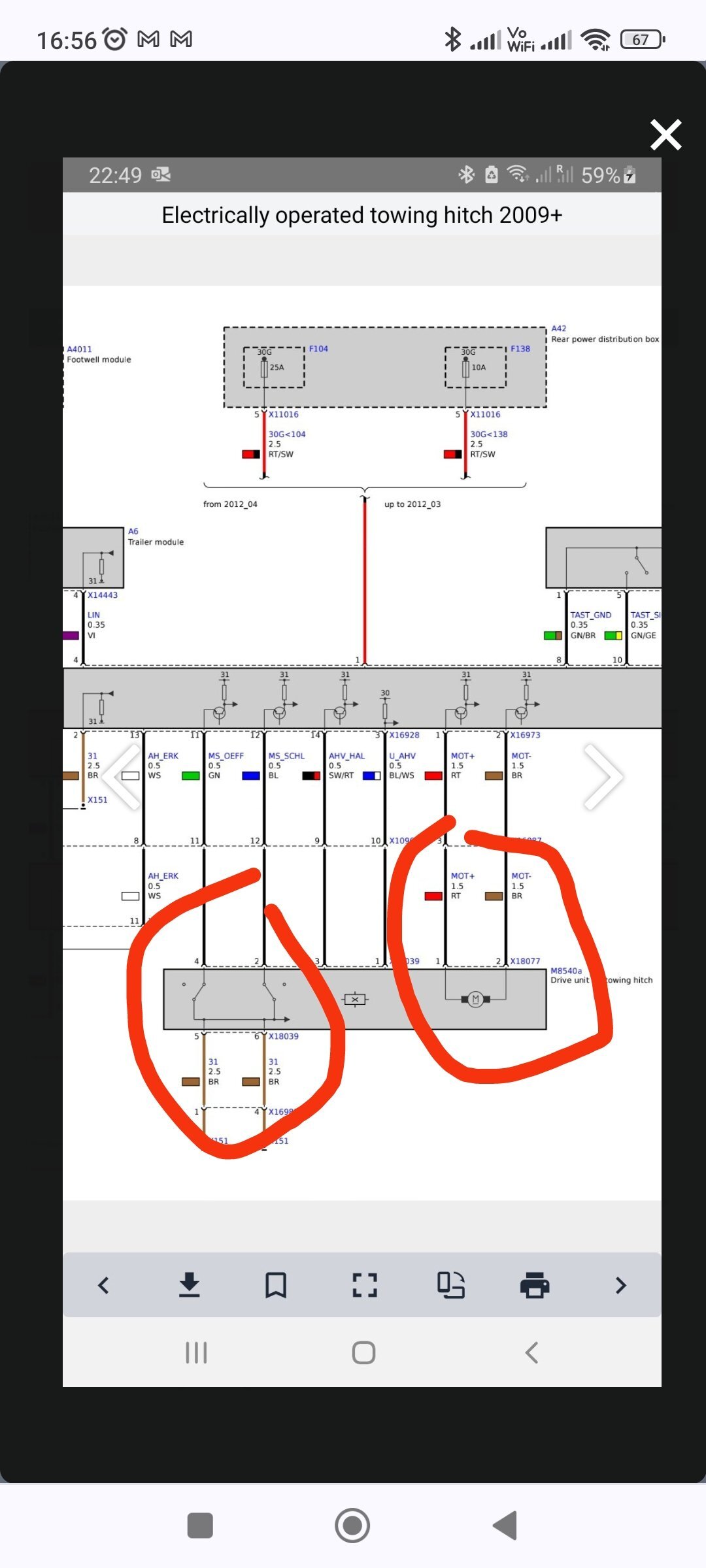

czy może być te?

Ale i tak brakuje jednego brązowego!!???

[Dog]

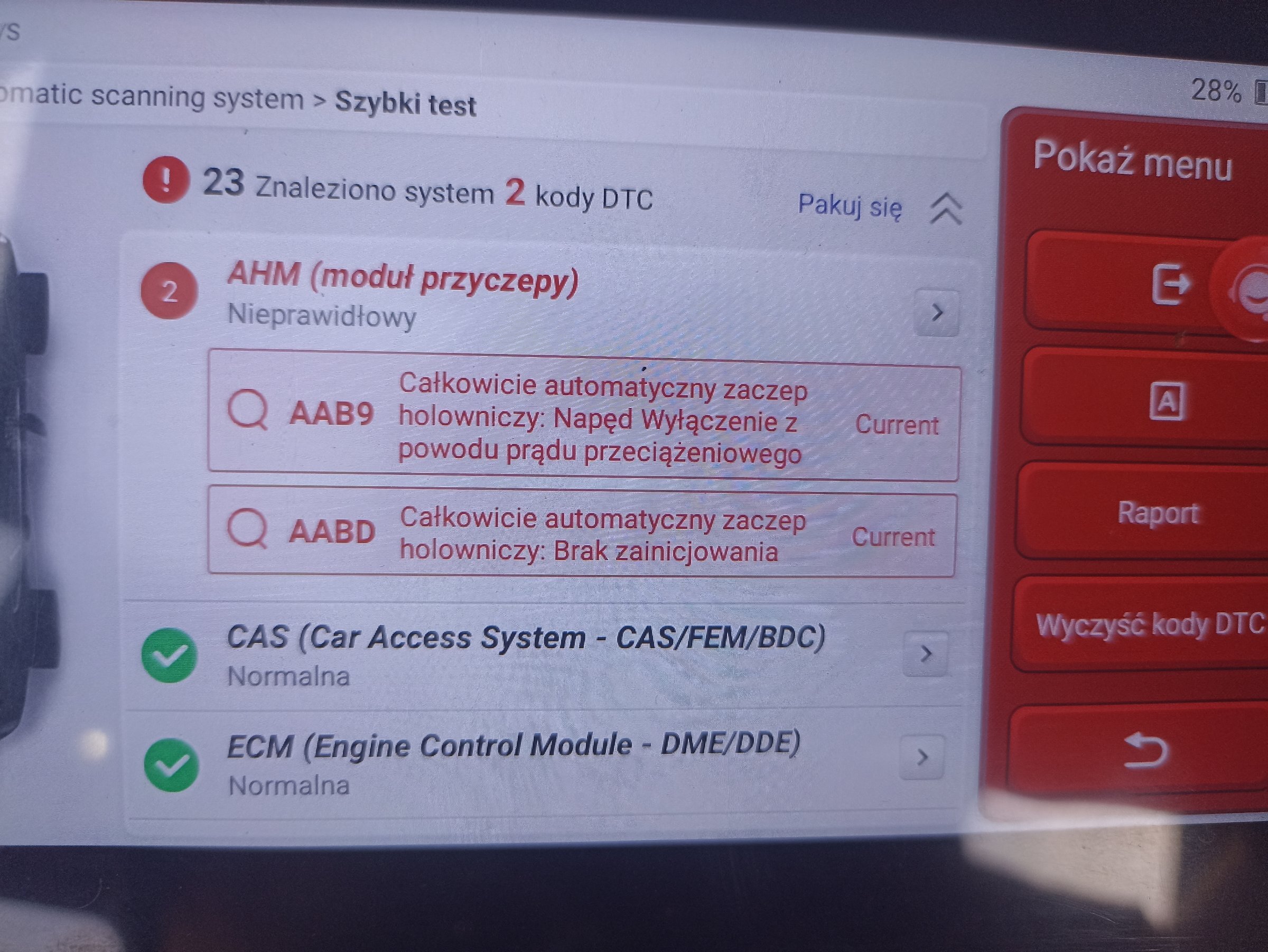

Witam, jeszcze muszę przydłóżyc temat haka, poskładałem to wszystko, i nawet jeden raz hak wyjechał do połowy i to właśnie koniec, zaświeciła na wyłączniku czerwoną lampka, na desce rozdzielczej czerwony znaczek haka i dwie pomyłkę, co może powodować pierwszą pomyłkę?

Może ktoś coś wie na ten temat.

Dziękuję.

[Dog]

Dzień dobry, znowu pytam się rady odnośnie haka holowniczego elektrycznego na BMW X5 e70 może ktoś jego już rozbierał i coś w tym kojarzy? Mi silnik zawsze kręci w jedną stronę, nie zależnie czy mikro przycisk jest włączony czy wyłączony, i nawet jak podaje masę na zielony czy niebieski kable silnik i dalej kręci się w tą samą stronę, i jeszcze przeczytałem że ktoś ma dwa mikro przyciska, i w jakiej sposób można rozebrać mechaniczną część haka całkowicie?

Dziękuję za wszystką pomoc w tym pytanie.

[Kamil1103]

Musisz na przemian podawać napięcie i masę na przewód czerwony i brązowy tylko z rozpiętą kostką



Edytowane 4 Grudnia 2024 przez Kamil1103

[Kamil1103]

Naprawia ktoś te haki ? Ja rozebrałem swój i chyba coś , gdzieś zgubiłem, chodzi o sprężynki i kulki.



[Dog]

Idzie w dwie strony, jak podawać prąd na przemianę bezpośrednio na silnik.

[Dog]

Znalazłem jednego majstra jakie zajmuje się wyłącznie naprawą BMW w Mikołowie. Ale od razu mi uprzedził że w moim przypadku taniej znaleźć jakieś inny czym naprawiać.

[Dog]

Ciekawe czy nie będzie pasować hak od BMW X5 f15?

[Kamil1103]

A rozbierałeś ten hak? Ja już w swoim chyba sobie poradziłem tylko teraz nie pamiętam jak była ustawiona zębatka a to jest ważne bo na niej jest ślizg wciskający mikro włącznik. U ciebie te błędy pokazują się jakby stawiał gdzieś hak opór podczas składania/rozkładania i sterownik widzi duże obciążenie lub jest problem mikro włącznikiem. Dobrze byłoby wymienić się tel może we dwóch cos dałoby się wymyśleć bo pisanie dużo zajmuje



[Dog]

Chętnie, ale na razie zebrałem samochód, a dostępu jak wszystko poskładane to nie ma za bardzo. Zrobiłem zdjęcia jak zamontowana zębatka, i ustawiłem podobnie ale nic to nie dało, może to problema w bloku sterowanie. Spróbuję znaleźć i zamienić, jak następnym razem będzie rozbierać, to zrobię ci zdjęcia żeby mógł sobie sprawdzić co ci brakuje.    Dziękuję za pomoc.

[Dog]

Dzisiaj znowu miał okazję trochę pogrzebać się w elektryce haka holowniczego, sprawdzałem mikro włącznik.On działa tylko silnik cały czas kręci w jednym kierunku, czy może w samym haku zmienia się kierunek z pomocą zębatek? Może ktoś z tym już miał sprawę ?
