e38 - Podłącenie wzmacniacza i zmieniarki płyt (bez navi)

[Tomash85]

Witam, Cześć! Jestem w trakcie ratowania grania w mojej v8
Sytuacja wygląda następująco, musiałem kupić wzmacniacz razem z brakującymi kostkami. Jedna kostka jest ogarnięta, przewody polutowane zabezpieczone. Z drugą kostką mam sytuację taką nijaką, bo od kostki zostały mi 3 kable a od wiązki mam ich 7...
...Może dlatego ze jeszcze idą do zmieniarki jakieś, ba na pewno idą. Tylko jakie?

Zdjęcia przewodów co idą od kostki:
https://i.postimg.cc/ZBrwyYxW/405640769-910743477052156-6882300646055664840-n.jpg

Przewody które idą od wiązki:
https://i.postimg.cc/rRMQG6fQ/393201050-1509550706503104-197102011017475642-n.jpg

A tutaj kostka od zmieniarki:
https://i.postimg.cc/rRMQG6fQ/393201050-1509550706503104-197102011017475642-n.jpg https://i.postimg.cc/GBT7dxBJ/409453691-1087352145952205-1720097207504819039-n.jpg

Może Wy wiecie jak to połączyć żebym nie musiał Brauna wzywać do gaszenia?? 😉

Edytowane 18 Grudnia 2023 przez Tomash85

[szumrak]

Wstaw lepsze zdjęcia bo nic nie widać.

Jaki rocznik auta.

Zmieniarka ma 2 wtyczki, mniejsza 3pin (pin1 masa brazowy cienki, pin 2 zasilanie czerwony z zielonym paskiem cienki, pin3 ibus biały z szarym paskiem w żółte kropki)

Większa kostka to audio (pin1 sygnał lewy, pin2 masa, pin3 ekran, pin4 sygnał prawy)

Edytowane 18 Grudnia 2023 przez szumrak

[Borsuczek]

BMW WDS Online (bmwteka.com)

[Tomash85]

Rocznik autka to 95' radio bez navi. Od zmieniarki idzie jedna kostka 3pinowa, gdzie jeden pin jest niewykorzystany. Jest przewód czarny i brązowy, gdzie przez brązowy idzie bezbiecznik....

A co wzmacniacza? Od kostki zostały mi 3 przewody ( Brązowy,Biały,czerwono/zielony) Od wiązki mam do wyboru 7 przewodów ( Biały, czerwono/zielony(grubszy), czerwono- zielony, czerwono zielony, brązowy(grubszy), brązowy, biały...

[szumrak]

Kolory się nie zgadzają ale zmieniarka ta biała wtyczka 3pin (1 masa, 2 plus pod bezpiecznik F64)

[szumrak]

Wzmacniacz masz prawidłowy? Czerwone z zielonym paskiem powinny być wszystkie do kupy. Tam powinien być chyba stały plus. Te przewody ze wzmacniacza musisz podać z którego pinu wychodzą, jaki kolor, na kostce są numerowane piny.

[Tomash85]

Żeby nie było zmieniarka była w aucie, a co wzmacniacza jak się dowiedziałem to przedlifty miały ten model. Kurrr a myślałem ze będzie tak pięknie.

Więc tak...

1. Czerwono zielony

2. Bialy

3. Brązowy



4. Pusty (Jakby miało znaczenie)

Edytowane 19 Grudnia 2023 przez Tomash85
Uzupełnienie postu...

[szumrak]

Czerwono zielony pod bezpiecznik F69 30A (pewnie któryś z pozostałych czerwono zielonych jest tam poprowadzony, zmierz czy jest tam 12v)

Brązowy masa

Biały idzie do radia pin16 i wzmacniacza anteny. Musisz znaleźć w instalacji taki sam przewód który leci do radia na pin 16 (tak jak na screenie)







[Tomash85]

Dzięki, ale znając moje umiejuetności co do elektryki to blado widzę wszystko. Ale dzięki 🙂

[szumrak]

Po włączeniu radia na tym białym ma się pojawić 12v (poszukaj multimetrem)







[Tomash85]

Czyli łopatologiczne...

1. Szukać czerwono zielonego co będzie miał 12v i lutować do przewodu z kostki?

2. Brązowy masowy obojętnie do którego?? (2 brązowe przewody)

3. Po wszystkim szukać 12v na białym kablu?



Jestem trudnym uczniem jak chodzi o wpajanie wiedzy...

[szumrak]

Jak na którymś czerwono zielonym masz 12v to połącz je wszystkie razem.

Na którymś grubym brązowym musi być masa, sprawdź multimetrem.

Biały tak jak napisałeś.

[Tomash85]

2 godziny temu, szumrak napisał(a):

Jak na którymś czerwono zielonym masz 12v to połącz je wszystkie razem.

Na którymś grubym brązowym musi być masa, sprawdź multimetrem.

Biały tak jak napisałeś.

Czyli jak coś 3 przewody zrobić jako jedność i zalutować pod kostkę? Dobrze kumam?  😉

[szumrak]

Tak

[Tomash85]

Tylko bym jeszcze poprosił o jakiś sensowny schemat bezpieczników, co gdzie jaki i na razie będę cicho 😉

[szumrak]

https://autobezpieczniki.pl/bmw-7-e38-1994-2001-skrzynka-bezpiecznikow/

[Tomash85]

I się okazało ze "granie" musiało poczekać na inny termin. Pozwolę sobie jeszcze raz zadać kilka pytań ale już bardziej konkretniej jak za pierwszym razem. Jak ktoś zostanie poirytowany takim zachowaniem to szczerze przepraszam 😉



PIERWSZA PARTIA PRZEWODÓW:

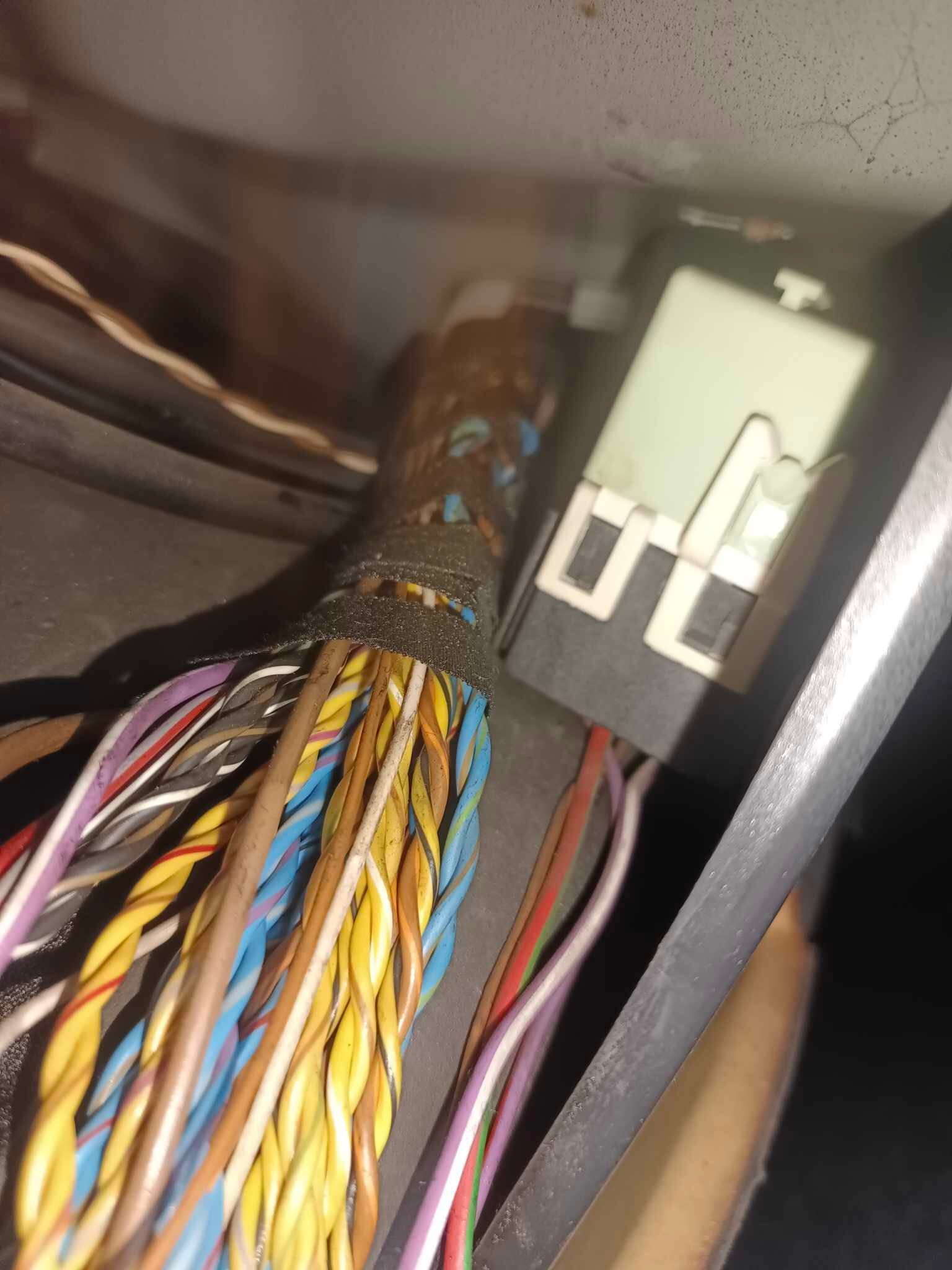

1. Co to jest za przekaźnik(?), od niego idzie czerwony przewód(+), który jest ucięty:

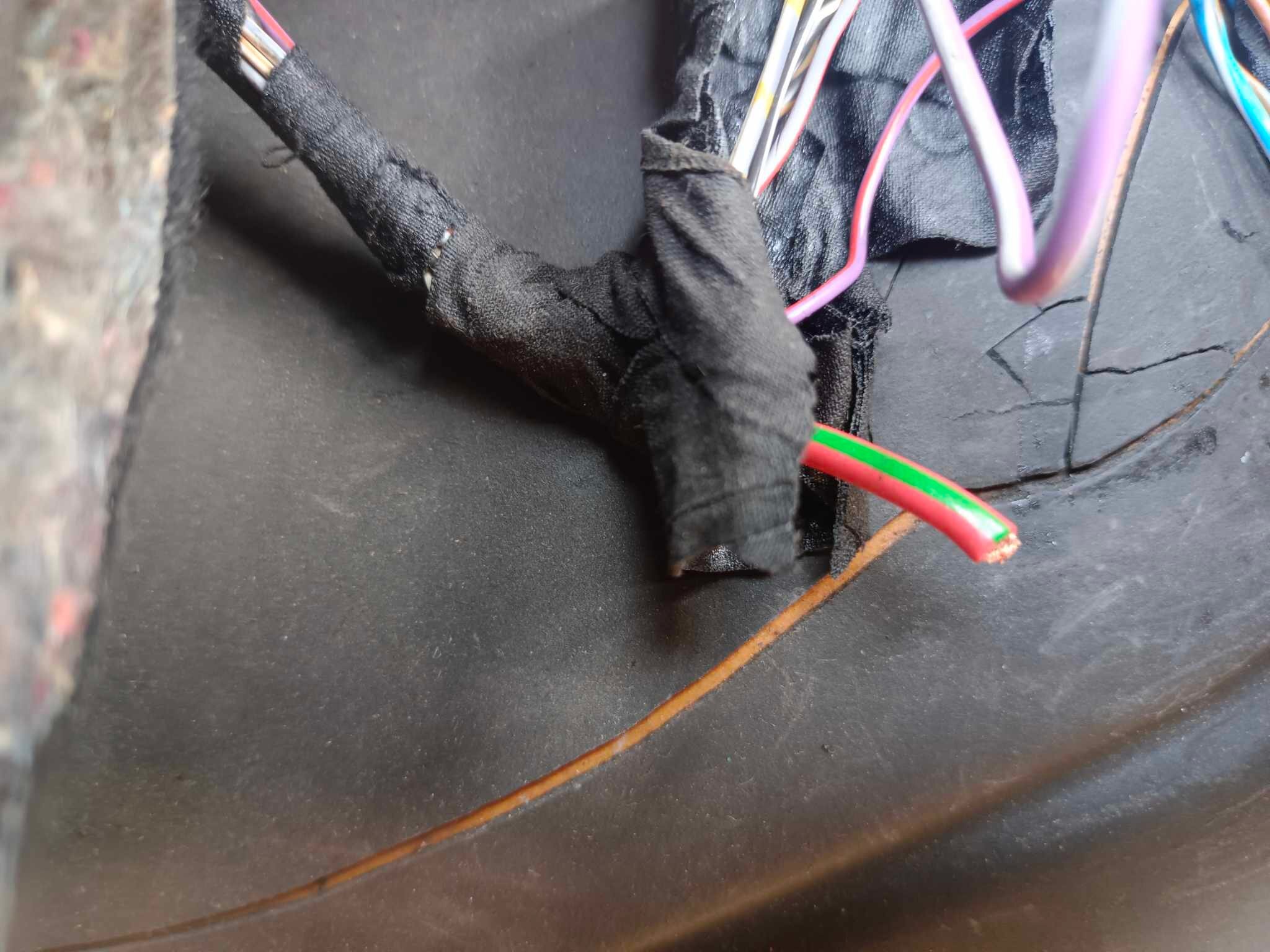

2. Kolejny czerwony grubszy przewód(+) który idzie od bezpieczników z bagażnika, który nie wiem gdzie powinien być podpięty:
3. Kolejny czerwony przewód(+), który leci od wiązki od wzmacniacza...

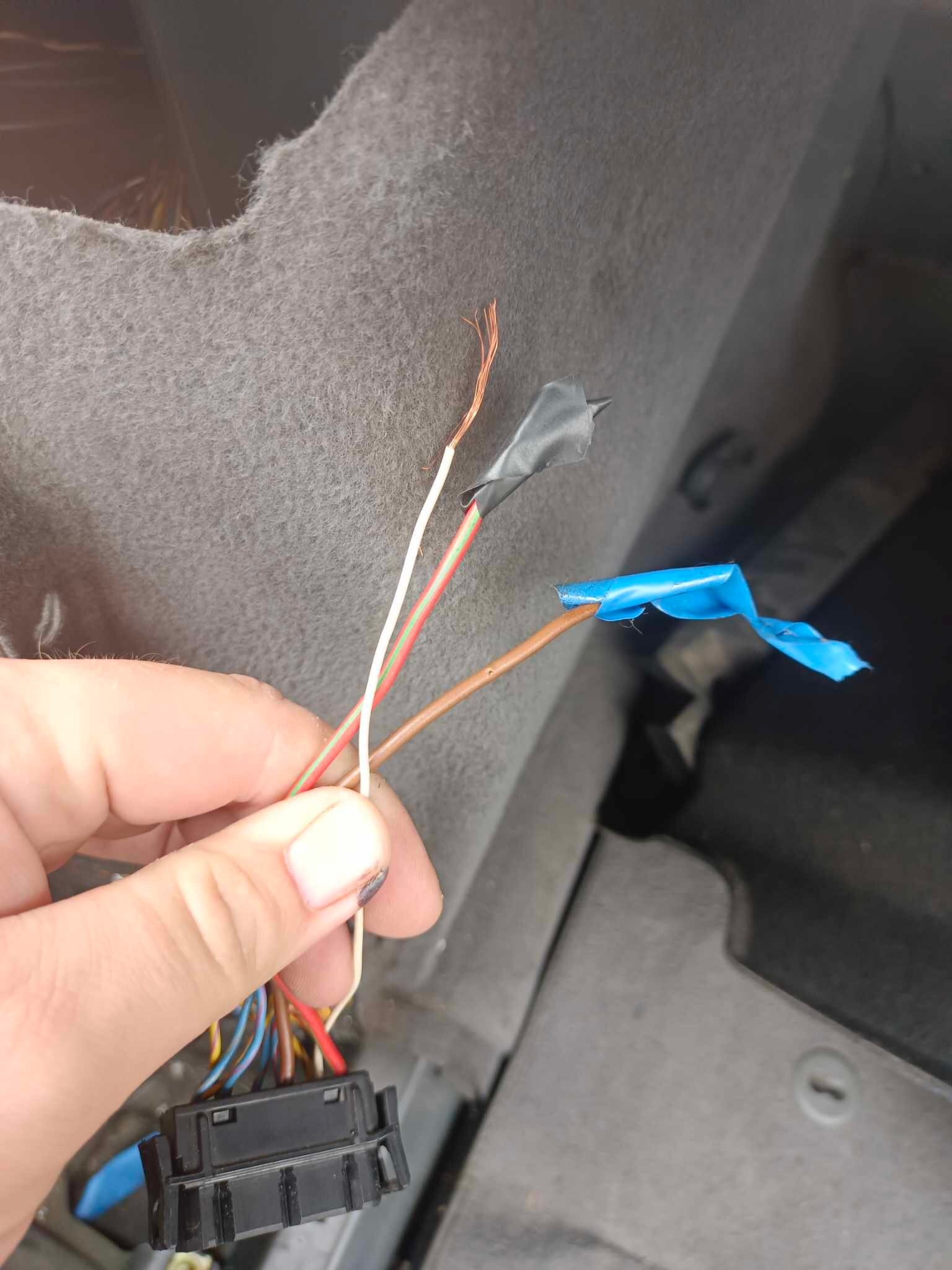

Jak chodzi o czerwone przewody to przy kostce mam tylko jeden przewód i przeczułam ze przewód z punktu trzeciego można śmiało połączyć z kostką to co z pozostałymi dwoma??  Mogę  je połączyć razem??

DRUGA PARTIA PRZEWODÓW:

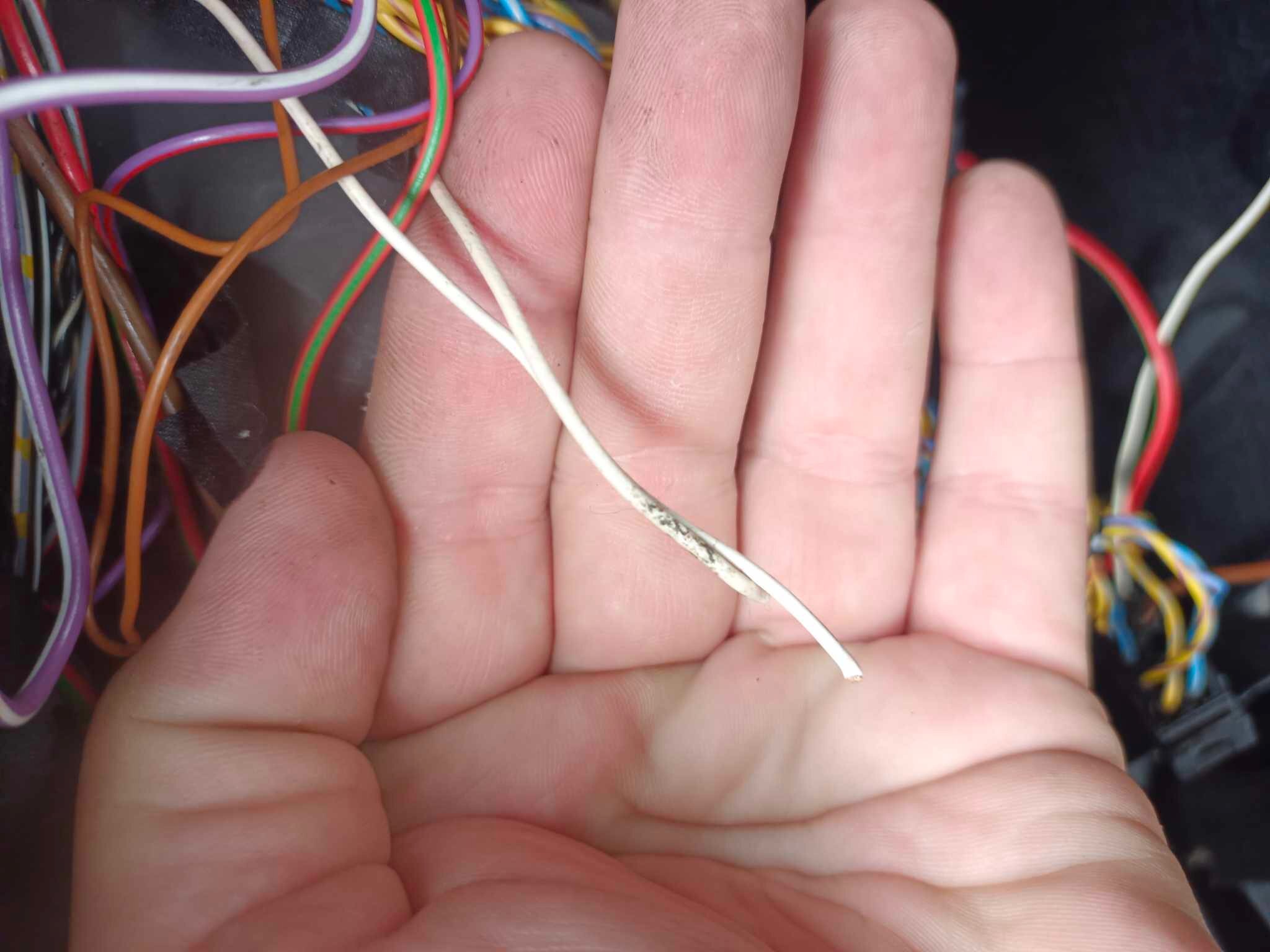

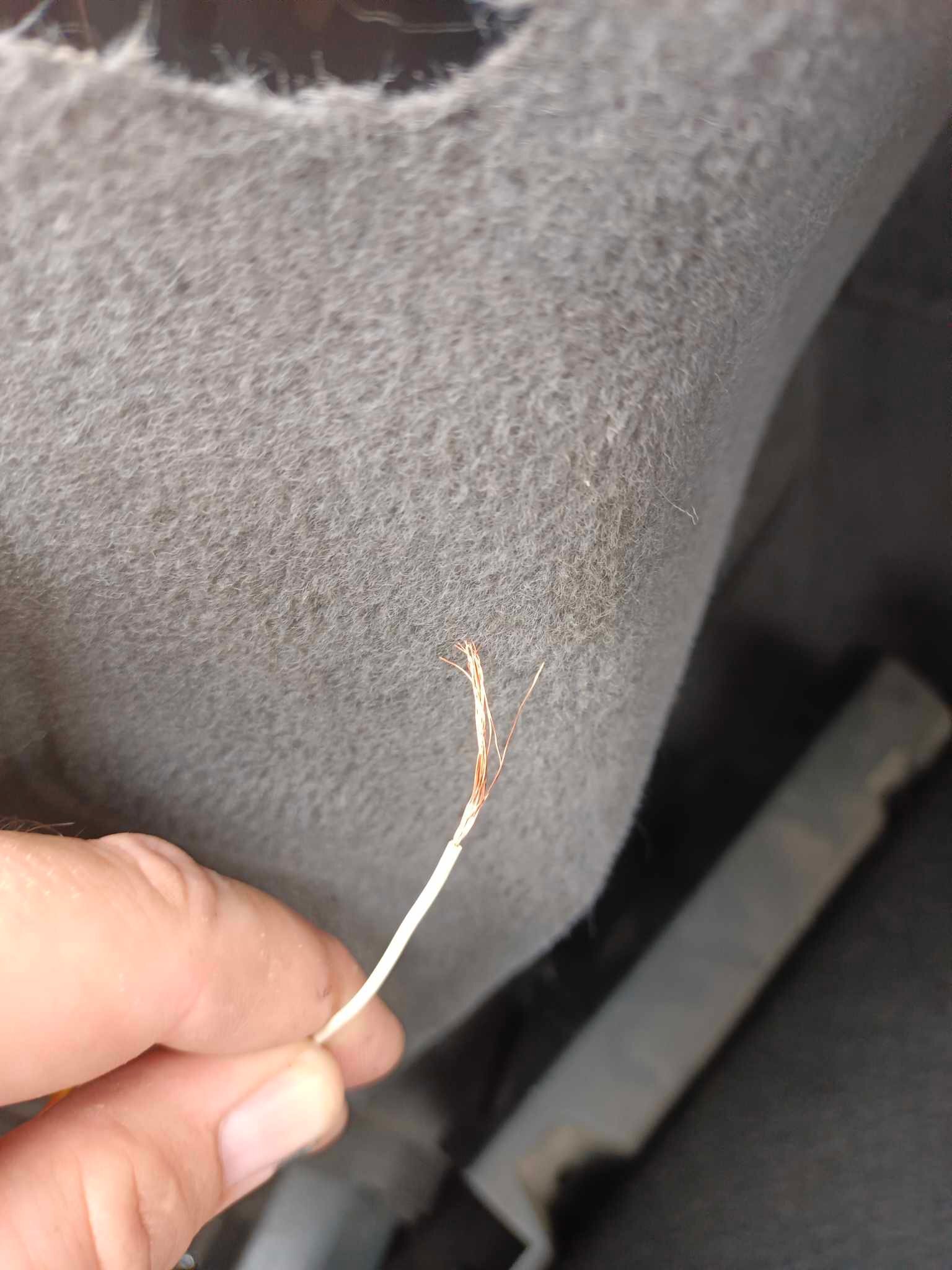

Mam dwa białe przewody ucięte i jeden przewód od kostki co wychodzi, czy mogę też je połączyć razem??

TRZECIA PARTIA PRZEWODÓW:

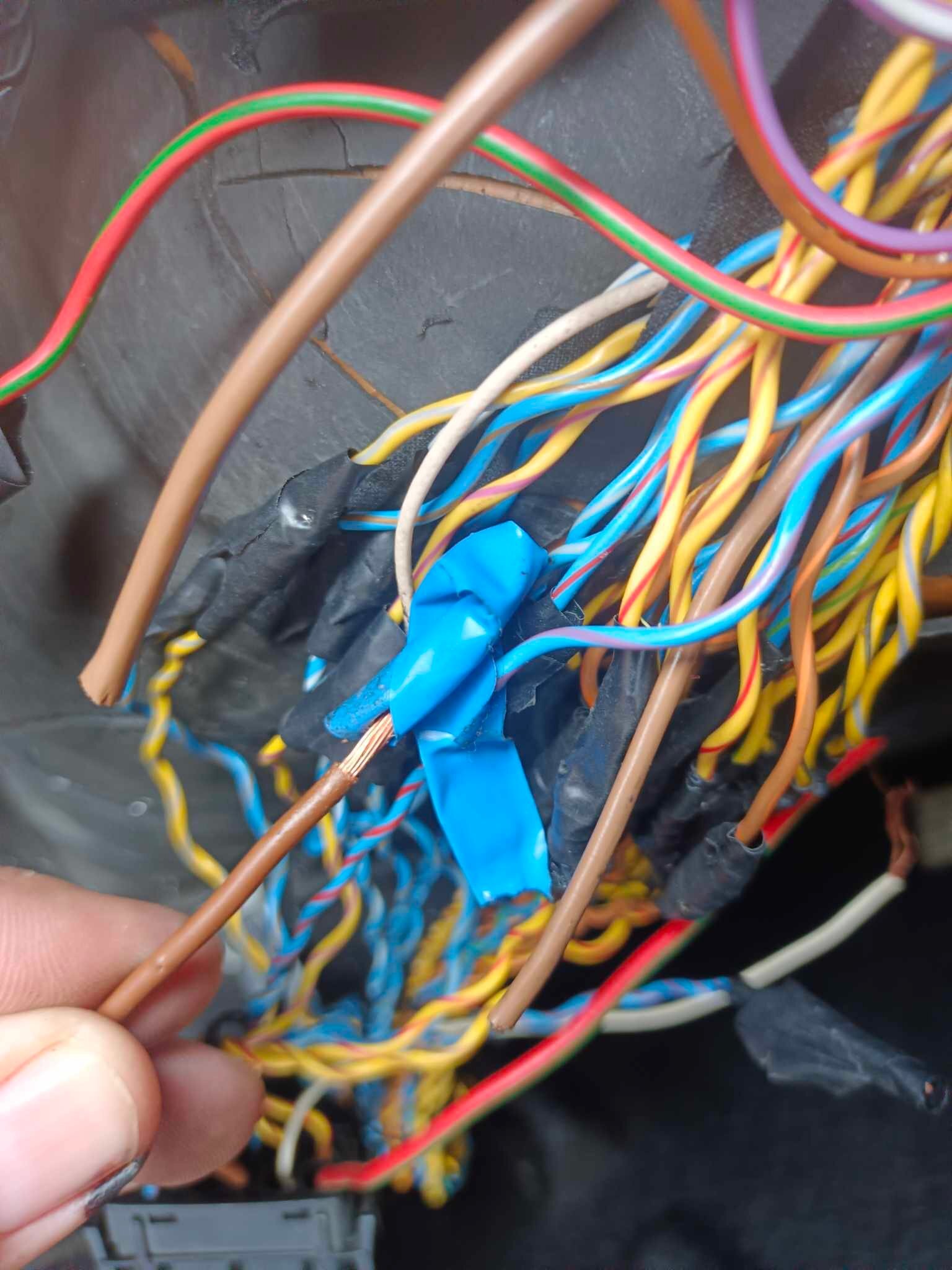

Mam dwa brązowe (jeden grubszy) przewody i jeden przewód od kostki który wychodzi, czy mogę je również podpiąć razem??Chodzi mi o te samotne przewody dokładnie...

Z góry dziękuje za pomoc....

Edytowane 20 Września przez Tomash85
