Witam, mam E39 530d 1999 z 4:3 nav
Model 6 902 015
Chciałem podłączyć kamerę cofania. Zrobiłem wszystko zgodnie z instrukcjami, zrobiłem bardzo ładne złącza, okablowanie, zastosowałem przekaźnik. Po wbiciu biegu wstecznego obraz z wyświetlacza znika jakby miał wyświetlić kamerę i... cisza
Sprawdzałem na drugiej kamerze, sprawdzałem z innym kablem obrazowym. Cały czas jedyne co widzę to czerń.
Podłączyłem kamerę do pinów 13 i 14 na białej kostce i do 17 na niebieskiej switch do włączania.
Czy jest cokolwiek co mogę jeszcze zrobić? To bardzo dziwne że u każdego to po prostu działa a u mnie jest czarny obraz mimo poprawnego połączenia.
Kamera dostaje 11.17V ze światła wstecznego.


Edytowane przez triplebaka
  • Zasłużeni forumowicze
Opublikowano

A zasilanie do kamerki podłączyłeś? Pod pin 13 podpięty jest sygnał a pod pin 14 masa z kamerki?

Nawet zepsuty zegar dwa razy na dobę pokazuje właściwą godzinę ;)
  • Zasłużeni forumowicze
Opublikowano

Na pin 17 niebieskiej podajesz masę? Jeśli tak to pozostaje podmienić tuner tv bo cała reszta jest zrobiona prawidłowo.

Nawet zepsuty zegar dwa razy na dobę pokazuje właściwą godzinę ;)
Opublikowano

Tak i pin 17 działa bo przełącza mi na kamerę.
Zamówiłem jeszcze inną kamerę która na pewno ma sygnał NTSC.
Jak nie pomoże to moge włożyć tutaj tuner od 16:9 czy to nie zadziała? Tych od 4:3 jest mało

  • Zasłużeni forumowicze
Opublikowano

Możesz, zadziała. Nawet jak kamera będzie w pal to jakiś obraz powinien być, pocięty, nałożony na sobie kilka razy ale powinien.

Nawet zepsuty zegar dwa razy na dobę pokazuje właściwą godzinę ;)
  • Zasłużeni forumowicze
Opublikowano

Co mi potrzebne oprócz kamery i tunera (konkretny model ?), żeby to zadziałało ? Mam navi duży ekran i czytnik DVD.

  • Zasłużeni forumowicze
Opublikowano

Teoretycznie każdy tuner obsługuje, kamerka w formacie NTSC (jak masz navcoder to można przestawić że kamerka PAL też będzie działała) przekaźnik żeby po włączeniu wstecznego podać masę na 17pin niebieskiej wtyczki.

Nawet zepsuty zegar dwa razy na dobę pokazuje właściwą godzinę ;)
  • Zasłużeni forumowicze
Opublikowano

A podłączenie tunera do instalacji ? Tuner będzie raczej bez kabli więc pewnie będę musiał coś posztukować, ale nie mogę znaleźć jak to ma wyglądać...

  • Zasłużeni forumowicze
Opublikowano (edytowane)

A bo ty nie masz tunera? Kup tuner z wtyczkami razem z piotr520 pewnie pomożemy z podłączeniem 😉


Edytowane przez szumrak
Nawet zepsuty zegar dwa razy na dobę pokazuje właściwą godzinę ;)
  • Zasłużeni forumowicze
Opublikowano

OK, zamówiłem tuner razem z białą i niebieską wtyczką, akurat był taki. Czy kamerę z soczewką sony warto kupić, czy może wystarczy CCD ? Zakładam, że te pozostałe mają zbyt wysokie parametry w stosunku do oryginalnego monitora.


  • Zasłużeni forumowicze
Opublikowano

Soczewka Sony pewnie poprawi widoczność w nocy, ale czy warto w to inwestować to ci nie powiem, sam ekran nie wiem jaką ma rozdzielczość ale szału to tam nie będzie. Rok temu kupiłem zwykłego chińczyka ale nie zdążyłem założyć 😉

Nawet zepsuty zegar dwa razy na dobę pokazuje właściwą godzinę ;)
  • Zasłużeni forumowicze
Opublikowano

Mam tuner 6 902 015 z obciętymi wtyczkami.


Pozwoliłem sobie opisać schemat


i teraz, jeśli dobrze rozumiem, jeśli nie ma modułu video to wtyczka niebieska 18-pin jest wetknięta bezpośrednio do A112 ? Czyli muszę dorobić krosówkę X18806 (biała) - X1313 (niebieska) do połączenia moduł TV z nawigacją ?



  • Zasłużeni forumowicze
Opublikowano (edytowane)

Wstępnie tak to wygląda. Tuner do radia nie musisz podpinać chyba że chcesz jeszcze wejście video wykorzystać, to wtedy dźwięk się przyda.

Edytowane przez szumrak
Nawet zepsuty zegar dwa razy na dobę pokazuje właściwą godzinę ;)
  • 5 miesięcy temu...
  • Zasłużeni forumowicze
Opublikowano (edytowane)

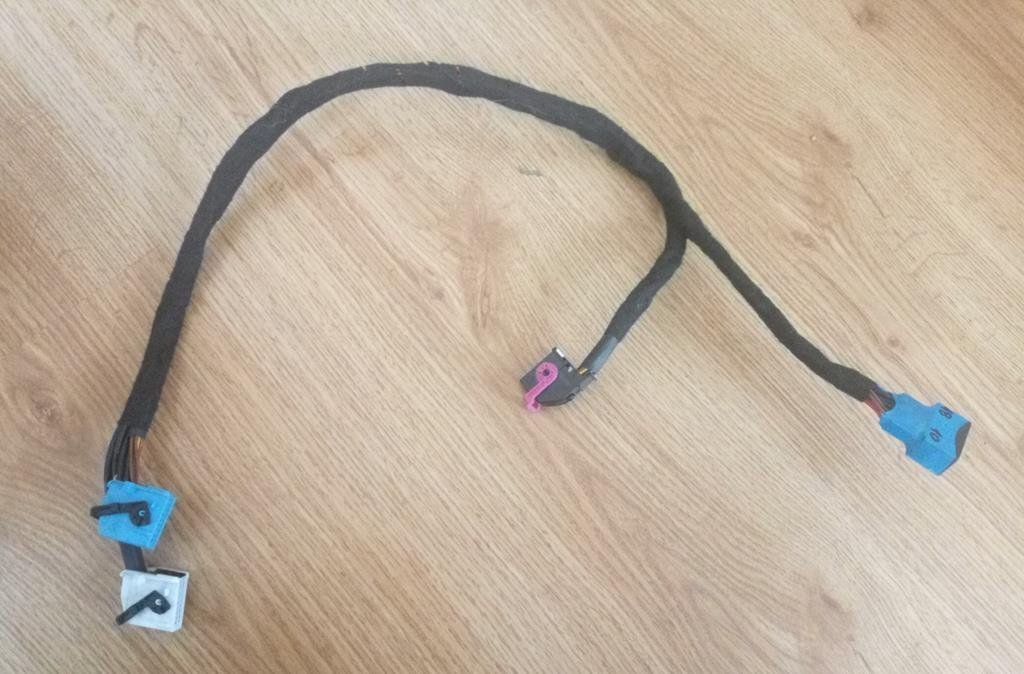

Trochę to trwało. Dorobiłem brakującą wiązkę, poskładałem, zadziałało od strzała. Jedyny mankament to zmniejszony obraz na wyświetlaczu po podpięciu tunera TV. Nie mam pojęcia jak to ugryźć... 🤔






EDIT:

No i doopa ! Wygląda na to, że mój tuner (6 902 015) obsługuje tylko format 4:3 Tutaj jest lista:

https://7er.pl/showthread.php/5614-video-Tunery-E38-z-podziałem-na-4-3-i-16-9?highlight=tuner

Edytowane przez Fuser
  • Zasłużeni forumowicze
Opublikowano (edytowane)

Czasem w navcoderze nie idzie tego zmienić? Przez ciebie będę musiał wkońcu zamontować swoją kamerkę.

Edytowane przez szumrak
Nawet zepsuty zegar dwa razy na dobę pokazuje właściwą godzinę ;)
  • Zasłużeni forumowicze
Opublikowano

Nie sprawdzałem, ale wygląda, że tylko są takie opcje


Doczytałem, że 16:9 musi być moduł opisany LEAR. W opcjach TV na monitorze podobno jest do wybrania rozmiar formatu, a u mnie w ogóle nie ma takiej opcji. Pasoft ma tylko opcję odblokowania TV podczas jazdy.

Zamówiłem kolejny moduł, ten co mam teraz (4:3) mogę oddać za symboliczną kwotę.

  • Zasłużeni forumowicze
Opublikowano (edytowane)

Możliwe że to w menu tunera było, wiedziałem że gdzieś to widziałem.

Co to za kamerkę montowałeś?

Edytowane przez szumrak
Nawet zepsuty zegar dwa razy na dobę pokazuje właściwą godzinę ;)
  • Zasłużeni forumowicze
Opublikowano

Kamera zintegrowana z klamką CVBS 720P


Bardzo ciężko przeciągnąć kabel przez harmonijkę mimo, że wykorzystałem tylko sygnałowy; do zasilania również.

  • Zasłużeni forumowicze
Opublikowano (edytowane)

Po uśpieniu auta i ponownym uruchomieniu nadal masz za mały obraz? Może warto odłączyć klemy na półgodziny, czasami jaja się dzieją z tymi tunerami. Ostatnio wysłałem komunikat navcoderem, że mam dsp, opcja wyświetliła się na ekranie, radio przestało reagować na pokrętło głośności, nawet jak auto zamknąłem i przeszło w stan uśpienia. Dopiero odpięcie klem pomogło.

A tu dsp w aucie bez dsp 🤪



Edytowane przez piotr520
Po czterdziestce człowiek ma, trochę z osła, trochę z lwa.
  • Zasłużeni forumowicze
Opublikowano
2 godziny temu, piotr520 napisał(a):

Po uśpieniu auta i ponownym uruchomieniu nadal masz za mały obraz?

Sprawdź w linku co podałem post wyżej 7er.pl swój tuner po numerach. Mój jest z 99 roku, tak podała INPA więc 16:9 jeszcze nawet nie było. Podobno ktoś potrafił przerabiać tunery 4:3 na szeroki obraz, ale obecnie to raczej nie ma sensu.

  • Zasłużeni forumowicze
Opublikowano

Przy obecnych cenach tunerów tv, szkoda kombinować, tylko kupić taki jak potrzeba.

Po czterdziestce człowiek ma, trochę z osła, trochę z lwa.
  • Zasłużeni forumowicze
Opublikowano

Można wysłać ramkę navcoderem:

ED 05 F0 4F 12 01 44 - 4:3

ED 05 FO 4F 12 11 54 - 16:9

ED 05 F0 4F 12 31 74 - 16:9 powiększony (bez górnego paska i dolnego z godziną)

ED 05 FO 4F 12 32 CS - zmienia chyba na PAL

Jednak po wyłączeniu zapłonu wraca to co było.









Nawet zepsuty zegar dwa razy na dobę pokazuje właściwą godzinę ;)
  • Zasłużeni forumowicze
Opublikowano

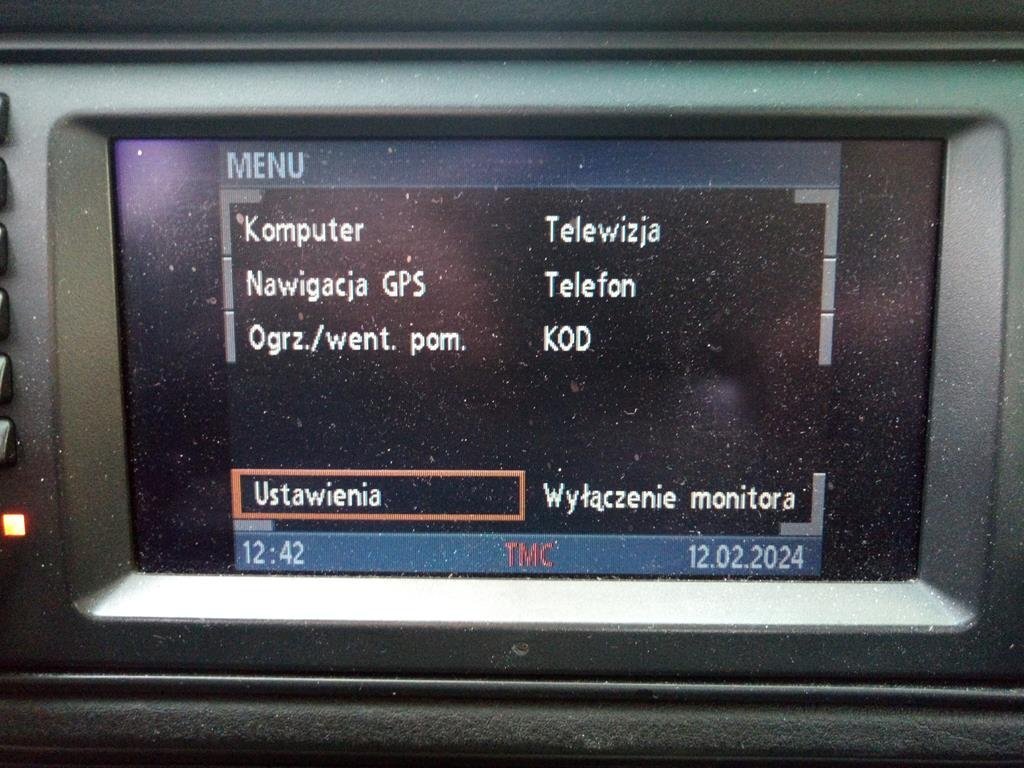

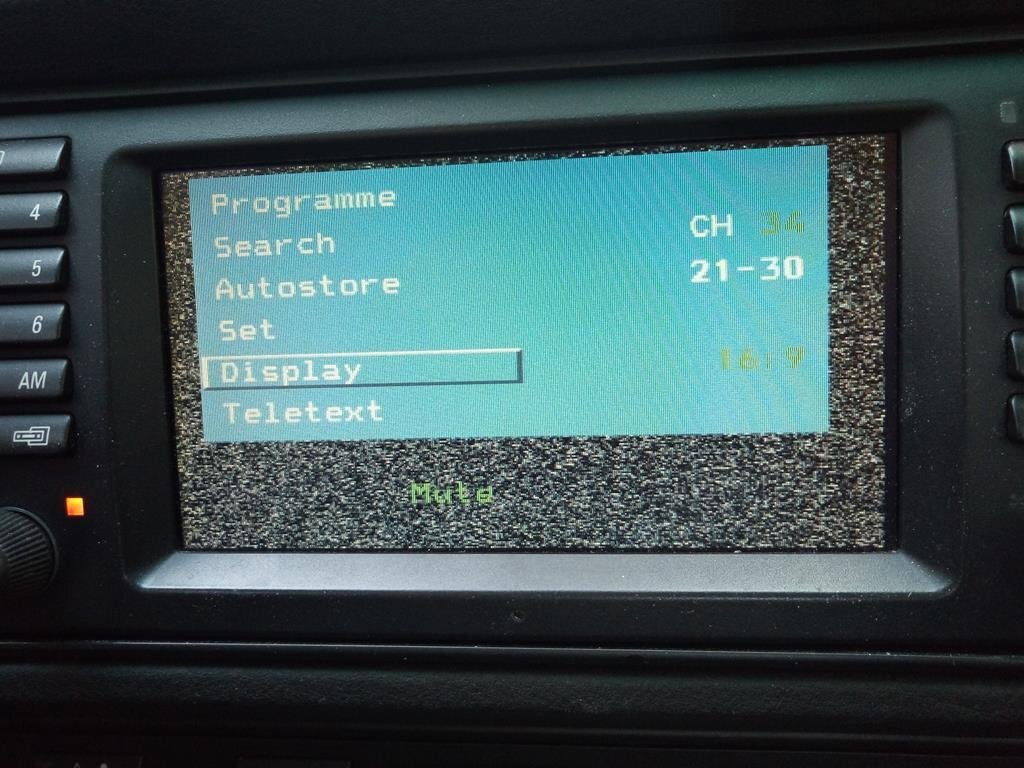

Założyłem drugi moduł i faktycznie w menu TV jest opcja zmiany formatu

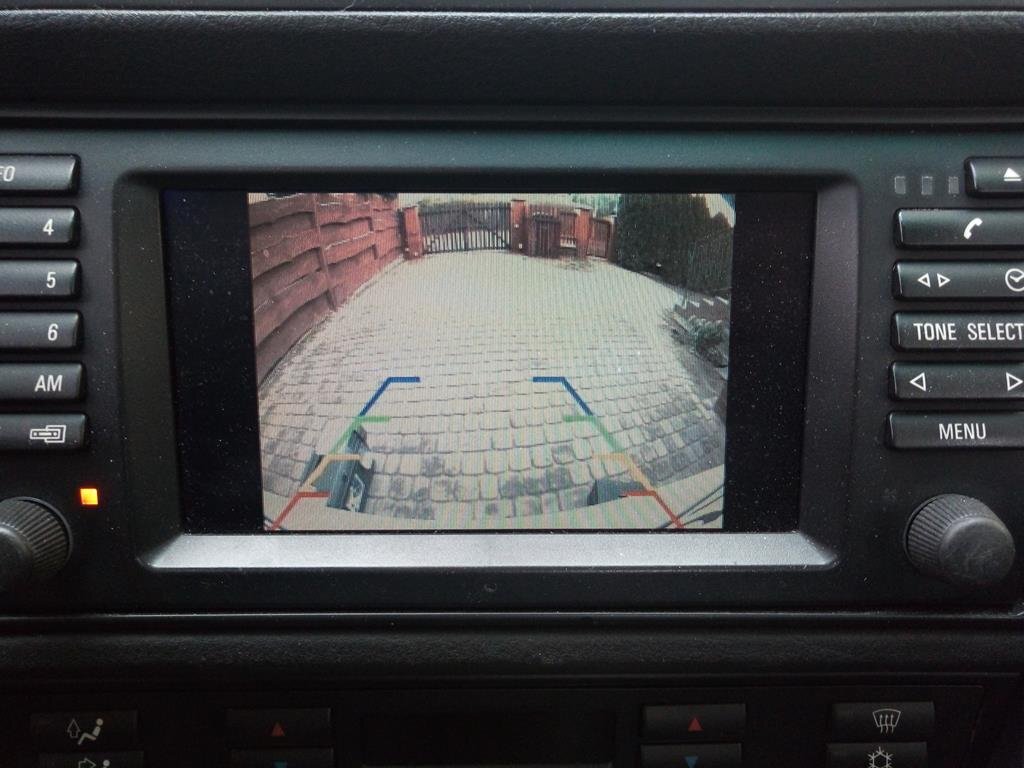

Obraz z kamery jest bardzo ładny. Zdjęcie tego nie oddaje. Tylko trochę obcięty z lewej strony. Na poprzednim module tez tak było.
