[e90] uszkodzone ogrzewanie przedniego fotela kierowcy

[vulpes]

W mojej e90 od początku po stronie kierowcy nie działa ogrzewanie fotela. Załączam je na jakąś moc 1/2/3 i po kilku sekundach diody na przełączniku gasną. Fotel pasażera działą OK.

Podejrzewam, że winna jest mata. Albo oparcia albo siedziska. Chciałem pomierzyć oporności, żeby zdiagnozować co faktycznie jest nie tak i niestety zajzałem pod fotel i nie będzie tak słodko.

Pod fotelem jest jedna żółta kostka zespolona i dalej.... trudno powiedzieć.

Czy ktoś może przerabiał temat wymiany maty?

1. Wyłączenie samoczynne grzania oznacza, że system jakoś sprawdza obwód - czy ktoś wie, na co? Minimalną oporność, max opór, czy może na konkretną moc mat? Ktoś może wie, jaka ona jest?

2. Czy da się dobrać jakoś do wtyczek poszczególnych mat nie wyjmując fotela? Gdzie one są? Widok od spodu jest dość marny...

3. Mata na siedzisko to koszt około 500PLN wg cenników dostępnych w necie. Być może da się zastąpić matę jakąś uniwersalną?

Mam fotele standardowe, nie sportowe, bez oparć pod lędźwia, z ręczną regulacją.

[Mary_Magdalene]

Niekoniecznie od razu mata, tutaj taki sam problem:

https://www.bmw-klub.pl/forum/viewtopic.php?f=70&t=368154&hilit=+bezpieczniki&p=2665654#p2665654

Lepiej zacząć od najprostszych rzeczy :)

[halfi]

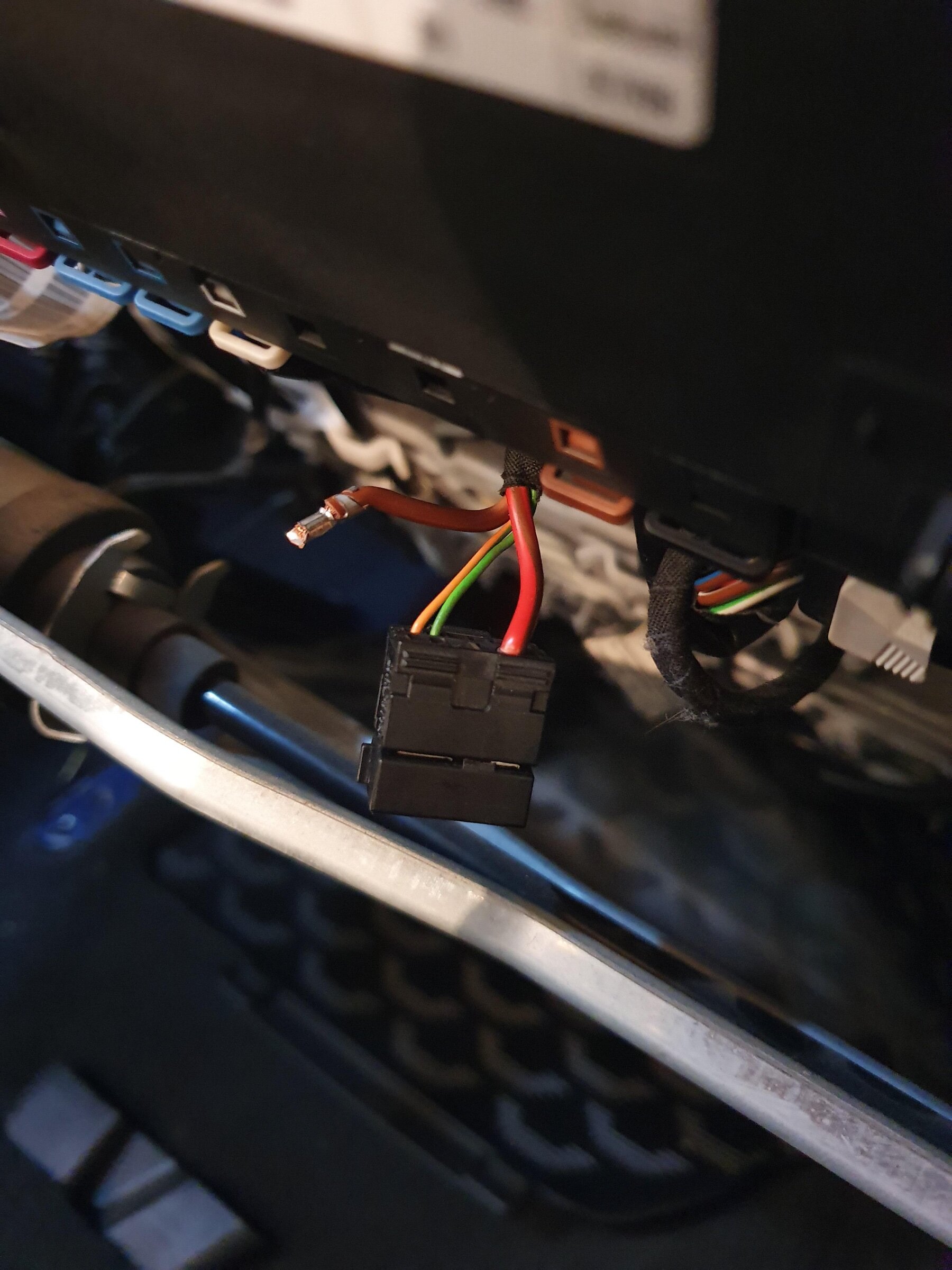

Miałem podobny problem, dodatkowo u mnie przestało działać elektryczne sterowanie fotelem. Okazało się ze kabel masowy był ułamany na pinie który wchodzi do sterownika pod fotelem. Spróbuj odkręcić fotel, przechylić do tyłu i odpiąć wszystkie wtyczki i sprawdzić czy wszystkie kable się trzymają.

U mnie wyglądało to tak:

Wymienić ułamany pin, włożyć do kostki i po sprawie w godzinkę roboty.

[vulpes]

Bezpieczniki sprawdziłem oczywiście :)

Nie działa tylko grzanie fotela kierowcy, pasażera OK.

Nie mam fotela ze sterowaniem elektrycznym, i nie mam chyba takiego sterownika jak na zdj... Zrobię potem swojego.

[halfi]

to jest zasilanie do wszystkich funkcji razem z grzaniem, jeżeli się tak samo uszkodziło to w twoim przypadku nie będzie działało podgrzewanie.

[vulpes]

OK, sprawdziłem raz jeszcze wszystko:

1. bezpieczniki

na liście bezpieczników mam wg kartki zza osłony 3 10 45 46 68 jako bezpieczniki odpowiedzialne za grzanie fotela... fajnie, tylko, że w moich bezpiecznikach mam tylko 3 i 10 i fotel pasażera grzeje a kierowcy nie :?:

2. złącza pod fotelem - wydają się być OK:

z podłogi dochodzi jeden kabel do żółtego złącza. Następnie z niego wychodzą przewody do - chyba - sterownika fotela oraz do innych obwodów - nie wiem, czy mata przechodzi przez ten sterownik?

Jeśli chodzi o brak masy, czy w ogóle uszkodzenie zasilania, to chyba w takim wypadku padł by kompletnie każdy system na fotelu, w tym zapięcia pasa i airbag i wywaliło by błąd na komputerze, czy nie?

Nie można gdzies dostać schematów instalacji elektryczniej do e90? :mad2:

[clu clu]

Oczywiście, że można:

https://www.newtis.info/tisv2/a/en/

To chyba to (w przypadku mojego auta):

https://www.newtis.info/tisv2/a/en/e90-320d-lim_200910/wiring-functional-info/supply/power-supply-smbf-front-passenger-s-seat-module/um3E9Uv

[Burza1234]

vulpes

Jeśli chodzi o ogrzewanie siedzenia kierowcy ( dupska ) to w instrukcji elektrycznej widać ,że w macie grzewczej jest jakiś czujnik. Nigdzie nie mogę znaleźć co on mierzy...??? ....( temperaturę, prąd....? )

Dupsko ma oznaczenie E57a

https://www.newtis.info/tisv2/a/en/e90-320d-lim/wiring-functional-info/body/seats/seat-heating-driver-s-side/urjLrph

Jeśli ten czujnik ma wpływ na działanie tej maty to może trzeba na chwilę wypiąć pin od tego czujnika?

Interesuje cię kość X733

https://www.newtis.info/tisv2/a/en/e90-320d-lim/S8Bw7HL

Musiałbyś wypiąć pin nr.3

https://www.newtis.info/tisv2/a/en/e90-320d-lim/1VnYkdQyqK

Bezpiniki do sprawdzenia jeśli chodzi o ogrzewanie fotela to F68......20A

https://www.newtis.info/tisv2/a/en/e90-320d-lim/1VnYh5CO3E

oraz F10.....5A

Piszesz ,że ty w skrzynce z bezpiecznikami masz tylko bezpieczniki ....3.....i......10

Tak więc....bezpiecznik nr. 3 jest odpowiedzialny za ogrzewanie siedzenia pasażera.

Bezpiecznik nr ,10 jest zabezpieczeniem dla modułów obydwu siedzeń.

Tak więc można sobie samemu odpowiedzieć na pytanie...... ktoś wyjął bezpiecznik nr F68 bo cały czas go wyzwalało. Zobacz czy w miejscu tego bezpiecznika nie ma konektorów. Zaświeć lampką ,powinny odbijać się od światła.

Bezpiecznik F45 to zasilanie modułu siedzenia pasażera, ale dla wyższej opcji.

Bezpiecznik F46 to zasilanie modułu siedzenia kierowcy ,też dla wyższej wersji.

https://www.newtis.info/tisv2/a/en/e90-320d-lim/1VnYgWBvOL

[vulpes]

Tak, wczoraj zacząłem tego szukać... najpierw znalazłem w necie opis tego, do czego służy moduł pod fotelem, w moim przypadku to w zasadzie tylko ogrzewanie. Nr modułu 692634501.

Jak napisaliście, wchodzą do niego 3 wtyczki:

- duża czarna: +12V, GND, zasilanie modułu PWM do sterowania mocą grzania.

- mała czarna: mata oparcia + i GND

- małą brązowa: mata siedziska +, GND i termometr

pomierzyłem maty siedzeń. Generalnie mają około 4.8 Ohm.

Jeszcze nie widziałem wcześniej schematu, więc sprawdziłem napięcia na modułach i rzeczywiście do kierowcy nie dochodziło 12V. Zamieniłem miejscem moduły sterowania foteli na wszelki w, wsadziłem bezpiecznik i działa.

Nic go na razie nie pali, więc mam nadzieję, że tak zostanie.

Dzięki za link do schematów. :cool2:
